1.設備結構

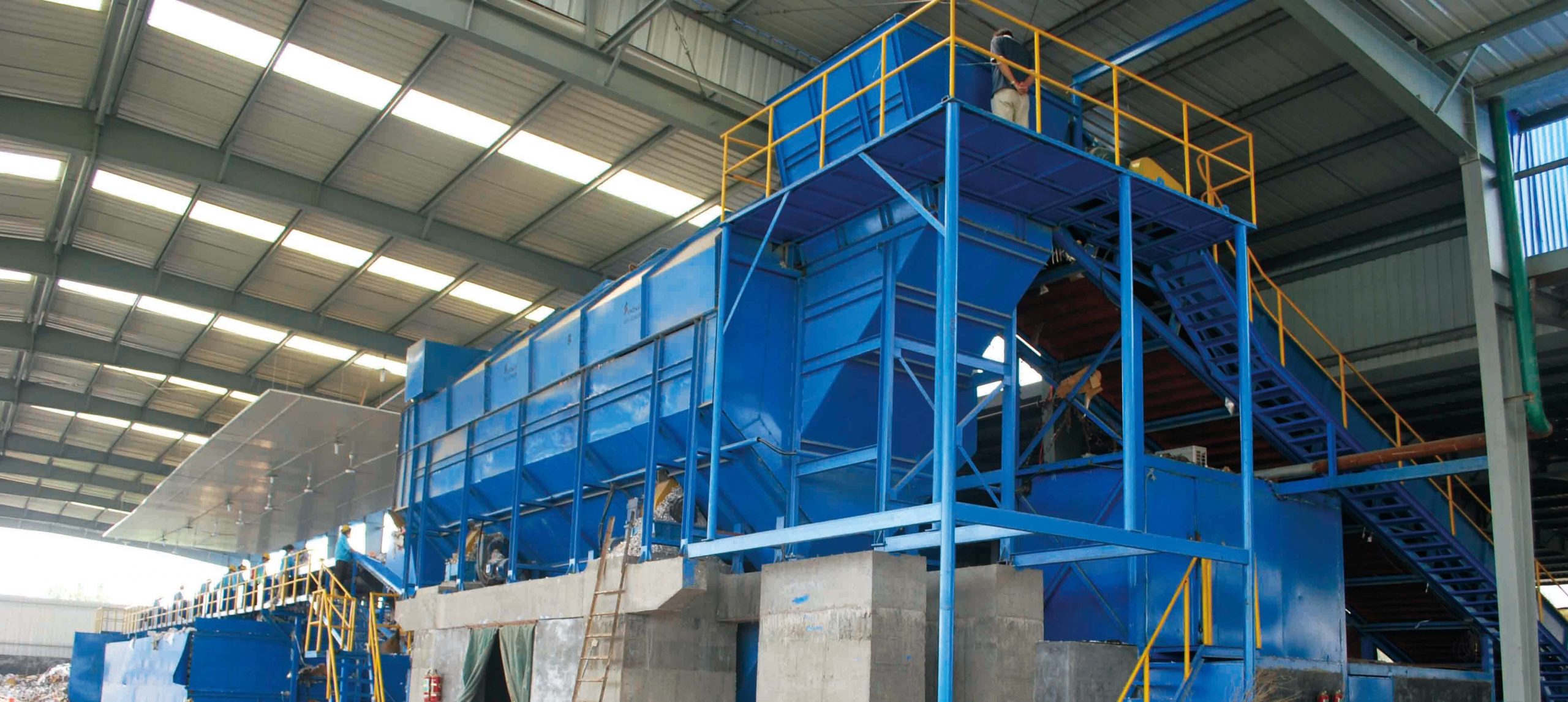

該系列散包機,是由散包機筒體、投料裝置、筒體驅動托輪、支撐機架、接渣槽、筒體軸向定位輪、外防護罩以及動力傳動系統等部分組成。其中，散包除渣筒體內設有提料板、螺旋帶、除渣孔眼。提料板、螺旋帶都是固定在散包除渣滾筒的內壁上，提料板固定在散包除渣滾筒內壁上，除渣孔眼是設置在散包除渣滾筒上的通孔，散包除渣滾筒的外面固定有筒體滾道，兩條滾道落在下邊的筒體驅動托輪上，接渣槽是設置在散包除渣滾筒外下半部的兩頁斜板，筒體軸向定位輪設在散包除渣滾筒的兩條外滾道內側的下部中心點上，投料裝置位于散包除渣滾筒放入進料端口。

該系列散包機配套設備及工藝流程：

散包篩選除渣與送料鏈板式輸送機和揀選鏈板式輸送機（或揀選皮帶輸送機）等設備組成廢紙散包干法篩選系統。

工藝流程：廢紙→送包鏈板式輸送機→散包機→揀選鏈板式輸送機（或皮帶輸送機）→碎漿機。

2.工作原理

打包密實的廢紙捆由送料鏈板式輸送機送到投料裝置，經投料口進入轉動的散包除渣滾筒內，提料板把紙捆物料提到一定高度，下落（以自由落體），撞在螺旋帶上、提料板及筒體內壁上經摔、壓、砸、擠、戳、撕等作用，同時物料由螺旋帶的輸送作用，紙捆進而向前位移，連續重復該過程，使堅實的紙捆被肢解開來，從而夾在廢紙間的硬質顆粒雜質經除渣孔被分離出來，掉入接渣槽，被松散的廢紙經散包機的端口出來平鋪在揀選鏈板輸送機上，經人工揀選后送往碎漿系統。
